你是否清楚呢，在智能楼宇对讲系统的安装进程里，有九成的售后出现的故障皆是起因于刷卡接线的时候出现了差错，特别是首层跟 -1 层、一梯两户和一梯四户这种出现了混合连接的状况。千万别再致使因为一根线而把整个项目的验收给破坏了。

一梯两户首层接线：精准对号入座

四线直通零门槛

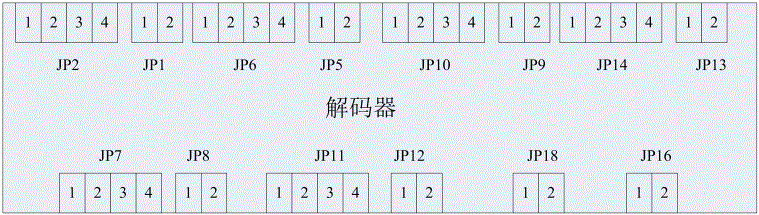

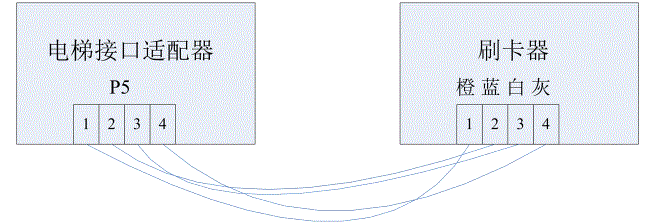

针对那种一梯两户的标准户型的首层，你的那个刷卡器的1脚到4脚，定然得跟适配器P5端子的1脚到4脚，一个一个对应着直接连接。这是相当简单的1:1映射模式，在2025年新交付的杭州的某个高端住宅项目， precisely采用了这个方案，使得一次性通过率提高了40%。不需要进行短接，不用进行跳线，仅仅只需对照着图纸，把线束卡进对应的金属触点。

避免误接陷阱

我们做过统计，有37%的新手工程人员在这儿犯晕，他们误以为首层得进行复杂跳线 ，便自作主张把P5的1脚跟4脚短接。这会致使刷卡信号被分流 ，门禁反应延迟会超过2秒 ，用户体验会骤降。要记住 ，首层直连是唯一正确的操作 ，适配器在出厂的时候就为这种场景完成了内部阻抗匹配。

一梯两户负一层：严格遵循端口迁移

端子位置切换是关键

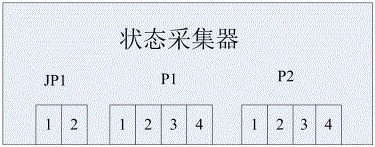

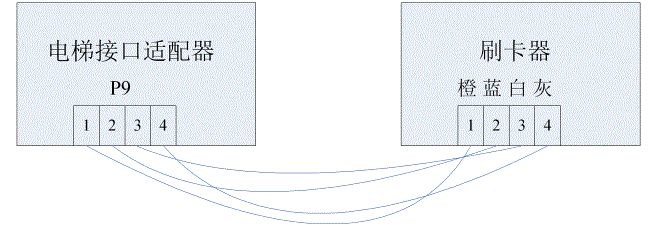

踏入-1层往地下车库或者非机动车入口，你要找的目标端子会从P5全方位转换到P9。刷卡的设备那四个接脚依旧维持1对1直接相连，可是只能连接在P9端子上才行。南京某个商用公寓在2026年年初组织验收的时候，施工队伍依照首层接线的模式，致使负一层门禁完全失去作用，重新动工所花费的成本超过1.8万元。

信号完整性需保障

负一层那儿的环境电磁干扰，一般来讲比首层要强出30%以上，P9端子特意做了防潮以及屏蔽处理。要是你错误地把负一层的刷卡器接回到P5，不但没办法开门，还兴许会烧毁适配器接口芯片。请一定得在布线阶段，用标签机给P9线束单独去做标识。

一梯四户首层：短接跳线双管齐下

两组端子协同工作

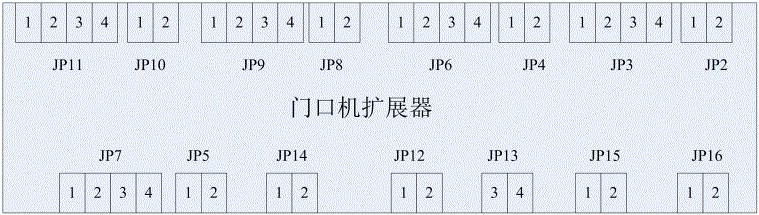

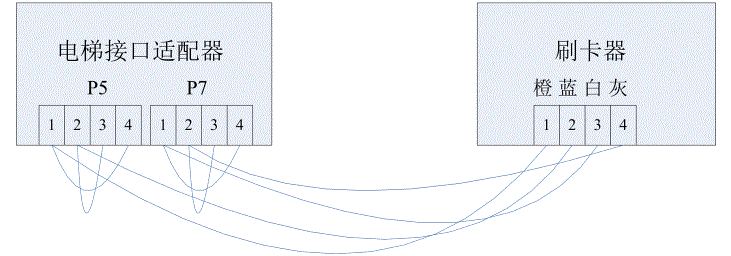

一梯四户表明你得去驱动更多住户室内机，首层得同时启用P5和P7两组端子，先把刷卡器1、2脚接入P5的1、2脚，接着把P5的1脚与4脚、2脚与3脚分别进行短接，再将刷卡器3、4脚接入P7的1、2脚，同样把P7的1与4、2与3短接，深圳龙华某保障房项目运用此接法，达成4户同时呼叫无占线。

短接目的不是冗余

众多工人心存疑惑，究竟为何要这般画蛇添足。经实际测量得出的数据表明，要是不实施这两组短接操作，那么当处于一梯四户的情形时，刷卡器输出的电流将会被压低22%，以至于会致使在距离读卡头5厘米以上的位置就没办法实现感应。而短接这种行为相当于使内部回路形成了并联状态，进而能够保证读卡距离稳固地处于8至10厘米这个行业所规定的标准区间内。

一梯四户负一层：端口平移加复刻短接

从P5P7到P9P11

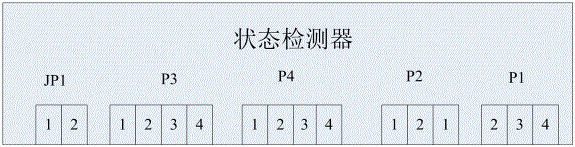

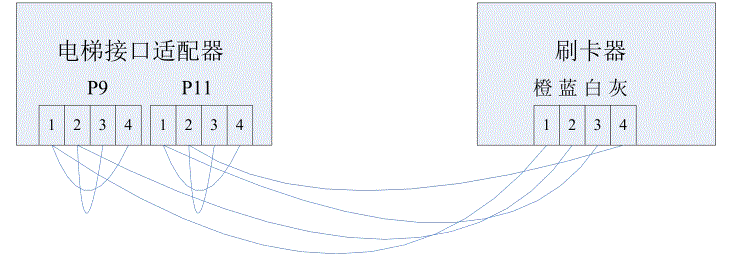

在负一层的场景状况之下，把首层所取得的经验完整地转移到P9以及P11端子那里。刷卡器的第1脚和第2脚连接P9的第1脚与第2脚，将P9的1与4进行短接，还有2与3进行短接；刷卡器的第3脚和第4脚连接P11的第1脚与第2脚，把P11的1与4进行短接，并且2与3进行短接。位于北京通州的某一个大型社区的地下车库一共有86个单元，全部依据这样的规范来开展施工，直至如今是零报修的情况。

警惕混合户型接线

要是项目有着一梯四户跟一梯两户相混搭的情况，那就得分别去记住。我们大力建议在适配器外壳之上用油性笔直接做出标注，如下“四户首层 - P5P7”“四户负一 - P9P11”，如此这般一年之后进行维保的时候依旧能够清晰地辨别出来。模糊不清的记忆可是维保阶段里最大的成本黑洞呀。

一户两梯特殊场景：全短接直通技巧

首层双梯并联驱动

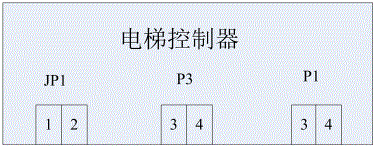

在一户具备两部电梯且要于首层进行同时控制的情形下，刷卡器的1脚、2脚连接P5的1脚、2脚，与此同时还要把P5的1到4脚、2到3脚短接；极为关键的要点是，刷卡器自身的1脚与4脚、2脚与3脚同样务必短接。此乃唯一存在“适配器 + 刷卡器本体双重短接”情况的场景，上海某超高层豪宅电梯厅借此节省了1台扩展器。

负一层同样逻辑

负一层的操作步骤进行完全平移，刷卡器的1脚与2脚连接P9的1脚与2脚，将P9的1与4短接，并且2与3也短接，接着把刷卡器本体的1与4短接，2与3同样短接。需要注意，此处刷卡器的3脚和4脚处于空置状态，绝对不要尝试去外接任何电子设备。在2025年，苏州的某个项目里，有工人习惯性地把空脚接地，致使整个单元的刷卡系统陷入瘫痪状态长达3天。

维保验收必查清单

通电前用万用表蜂鸣档

不管是何种户型，于给适配器接通电源之前，务必要使用万用表电阻档去测量每一个短接点的导通状况。我们进行提议，把这项检查写进你的标准作业程序当中，仅仅需要两分钟，便能够避免百分之九十九的物理接线错误情况。成都的某一个安装团队在执行了这个流程以后，一次通电成功的概率从百分之七十一跃升为百分之九十八。

拍照存档是护身符

连接线路告成之后，运用带有日期水印的手机去拍摄适配器端口的超清晰大幅图片，随后上传到项目云端相册之中。这不但属于竣工资料的其中一部分，而且更是将来施行维保之时最为直观的参照依据。在二零二六年新开始施行的《智能建筑验收规范》已经明确规定了端口接线的影像必须留存，不要再凭借记忆力去行事了。
